Струбцина трубная для крепления заплат

Для фиксации и прижатия заплат, устанавливаемых в отверстие

Описание

Назначение

Предназначена для фиксации и прижатия заплат, устанавливаемых в отверстие изнутри или снаружи трубы для последующей приварки.
Применяется при ремонте магистральных нефте- и газопроводов.

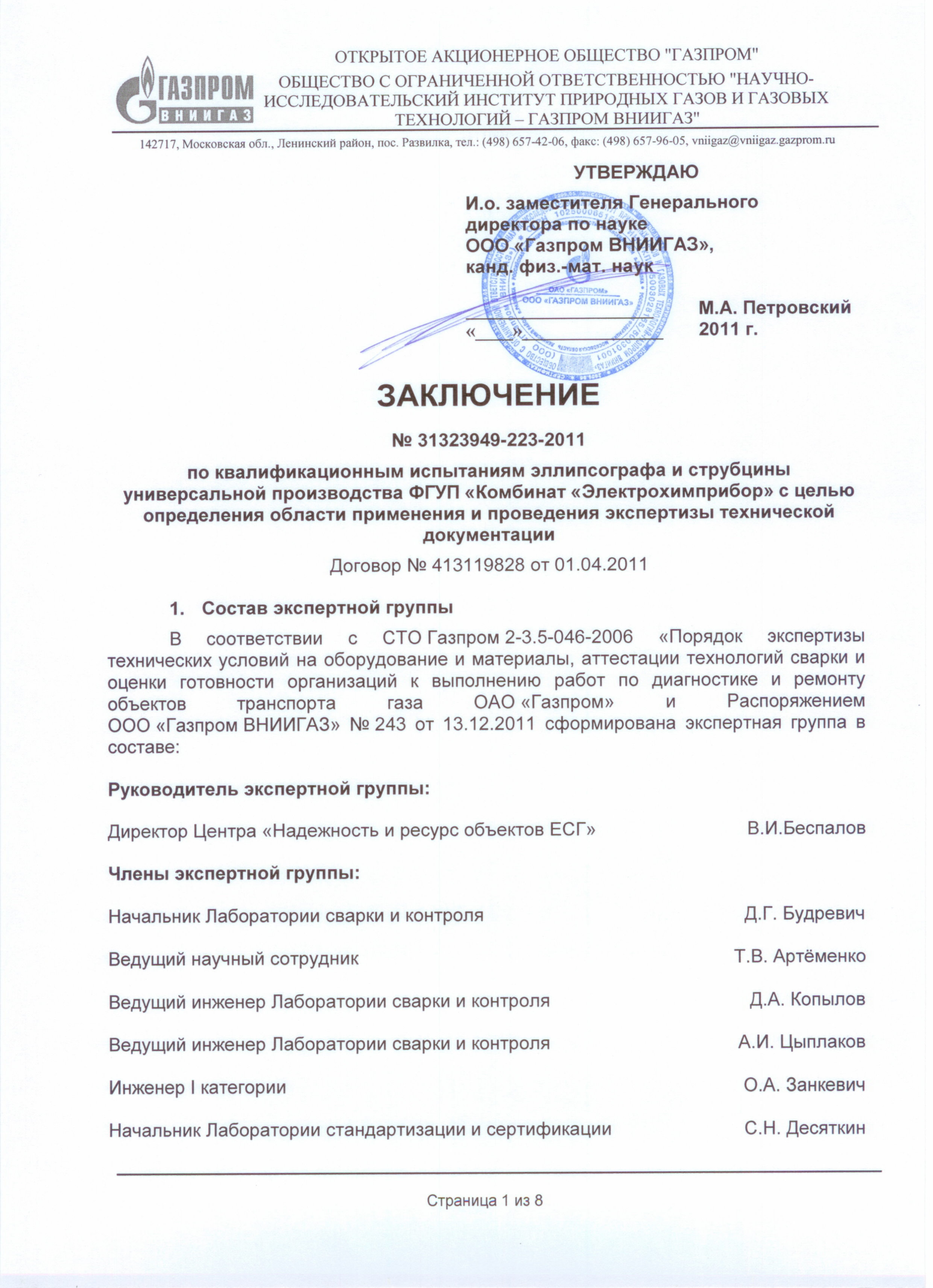

Данное устройство прошло экспертизу в ООО «Газпром ВНИИГАЗ» на безопасность применения конструкции и имеет заключение №31323949-223-2011.

 контактная форма

Технические характеристики

Характеристики

Усилие на винте наибольшее (тянущее и толкающее) 1000 кгс
Момент расчетный на маховике при наибольшем усилии на винте 3,5 кгс х м
Ход винта 75 мм
Комплектуется поясами для крепления к трубам с наружными диаметрами 1020, 1220, 1420 мм
Температура окружающей среды от -50 до +40 оС
Габаритные размеры (без пояса и стяжек) 565 х 136 х 132 мм
Масса (без пояса и стяжек) 6,5 кг
Масса всего комплекта 9,8 кг
